ARMSYS2440 开发板系统分为核心板和扩展板，两子板之间的连接是通过SO-DIMM200 标准插座连接。其中核心板采用 6 层工艺，具有较好的电气性能和抗干扰性能，核心板主要包含以下几部分：

◆主频高达 406MHz 的 Samsung S3C2440A-40 处理器；

◆ 64MB 的 NAND Flash；

◆ 4 个绿色贴片 LED 和 1 个红色电源 LED；

◆ 32.768KHz 的 RTC 时钟源和 16.9344MHz 的系统外部时钟；

◆ 2 骗 SDRAM。扩展板的资源有：

◆ TFT 液晶屏的 50 针接口 LCD1,支持 1、2、4、8、16 和 24bpp，屏幕分辨率高达1024 ´ 768 的各种 TFT 液晶屏；

◆ 3 路 UART 接口、2 路 USB 接口（有主设备接口和从设备接口之分）、以太网接口、音频接口、10 针的 CPLD JTAG 接口及 20 针的 CPU JTAG 接口、电源接口、IDE 接口和背面扩展接口；

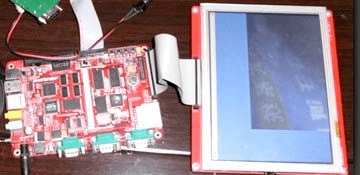

◆提供 1MB 的 Nor Flash,用于存放启动程序。ARMSYS2440 硬件平台如图 3.16 所示。
