图像获取模块是整个系统获取图像的最前端，当照明光源照射到待检人体内部器官表面后，图像获取模块将其漫反射回来的光信号转换为电信号，并将光信号输出传送到后续模块，它是医用电子内窥镜系统的关键模块，决定着原始视频图像的分辨率和成像质量，对系统最终输出的视频图像和整个系统的性能有着巨大的影响。

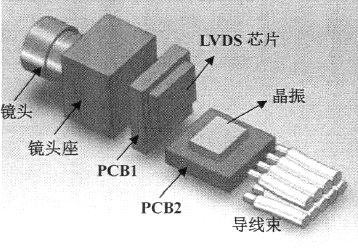

图像获取模块主要由光学镜头，镜头座、电路板、图像传感器等组成。图像传感器是直接焊接在 PCB 电路板 1(PCB1)的正面，PCB1 背面焊接 LVDS 编码芯片。在第二块电路板上焊接时钟晶振芯片。为减少摄像装置的端面尺寸， 两块 PCB 板成“T”字型焊接。镜头座直接粘合在 CMOS 图像传感器表面的非光学成像部分。然后镜头通过螺纹安装定位，可实现镜头的调焦功能。完整的模组有一条电缆由 LVDS 对、电源和 SCCB 对的九条电线捆绑而成医用电子内窥镜图像获取模块如图 3.1 所示。

图 3.1  图像获取模块
