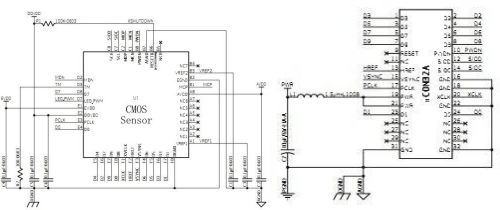

选择好 CMOS 图像传感器之后，还需为其设计相关的外接电路，同时设置CMOS 传感器的寄存器，才能使传感器正常工作。CMOS 图像传感器的模拟部分的输入电压 AVDD 为 2.8V 或者 3.3V，I/O 口供电 DOVDD 为 1.8V，CMOS图像传感器的外围电路如图 3.4 所示。

图 3.4 CMOS 传感器外围电路

图像传感器视频的输出信号有 VSYNC 和 HREF 同步信号、PCLK 像素时钟信号、视频数据信号 D[9:0],将 VSYNC、HREF 和高八位的并行视频信号传送到 LVDS 编码电路，转换成抗干扰性强且适合长距离高保真传输的串行信号。
