开发一块医用内窥镜的图像处理主机（通常称CCU，Camera Control Unit，即摄像控制单元）是一个高度专业化的工程项目，涉及实时高清/超高清图像采集、处理、显示以及可能的AI增强功能。由于这是医疗器械，开发过程必须严格遵守相关法规（如国内的NMPA注册要求、IEC 62304软件生命周期、ISO 13485质量管理体系），我们具备医疗器械资质的专业团队主导。可以提供技术指导、高水平设计方案和参考方向，帮助您起步或规划。

系统整体架构建议

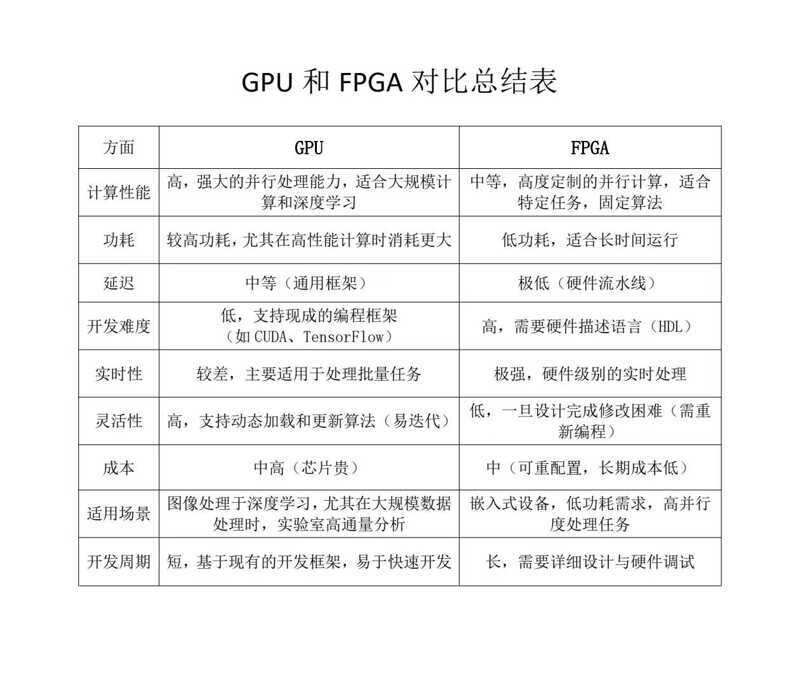

医用内窥镜图像处理主机典型架构分为硬件层、软件层和接口层。主流趋势是采用异构计算平台（FPGA + GPU/SoC），以实现低延迟实时处理 + 高性能AI计算，而不是很多企业所谓的FPGA；

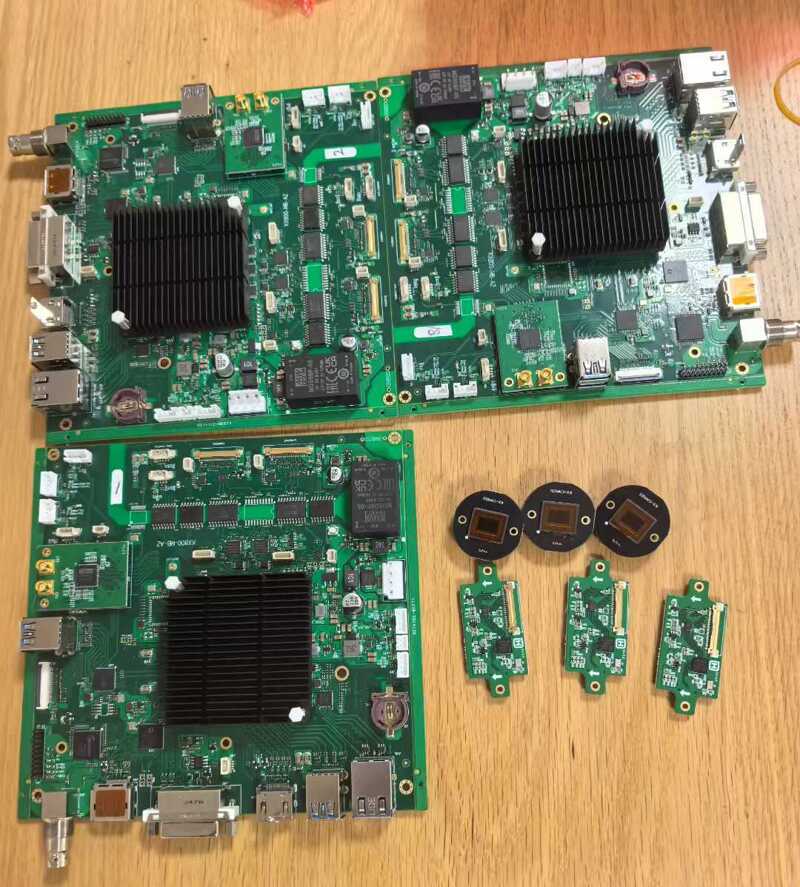

硬件架构推荐：

核心处理单元：

  FPGA为主：适合超低延迟实时图像处理（如图像采集、去马赛克、白平衡、锐化、边缘增强）。推荐AMD/Xilinx Zynq UltraScale+系列（集成ARM核 + 可编程逻辑），或纯FPGA方案。

  GPU辅助：用于AI功能（如病变检测、图像增强）。推荐NVIDIA Jetson系列（Orin NX/AGX Orin），支持8K处理和深度学习推理。

  异构平台：FPGA（实时管道）+ GPU（AI加速），如ALINX的Zynq UltraScale+ MPSoC + Jetson Orin NX方案，已在医疗内窥镜领域验证，支持高速数据传输和AI计算。

图像信号处理器（ISP）：

  采用专用医用ISP芯片，如OmniVision OVMed系列（OH1093/OH0131）或者美国安博，TI，NXP, RK等支持高达3200万像素、MIPI输入，可直接集成到CCU核心板。

输入/输出接口：

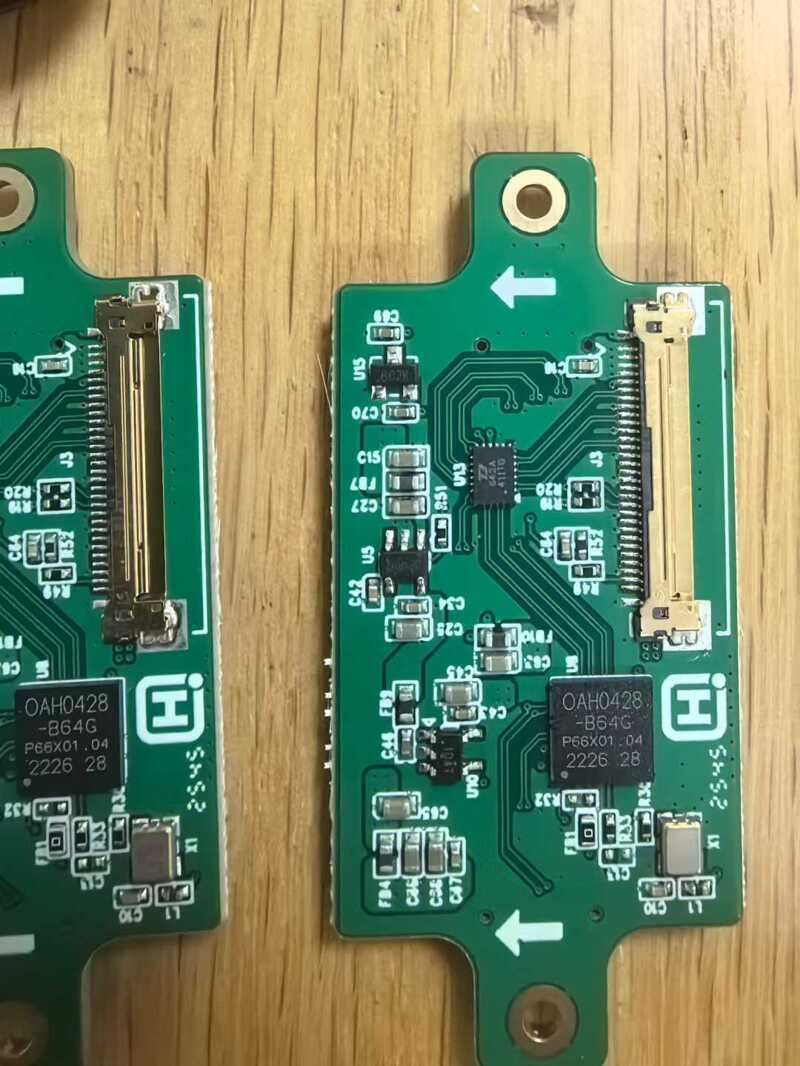

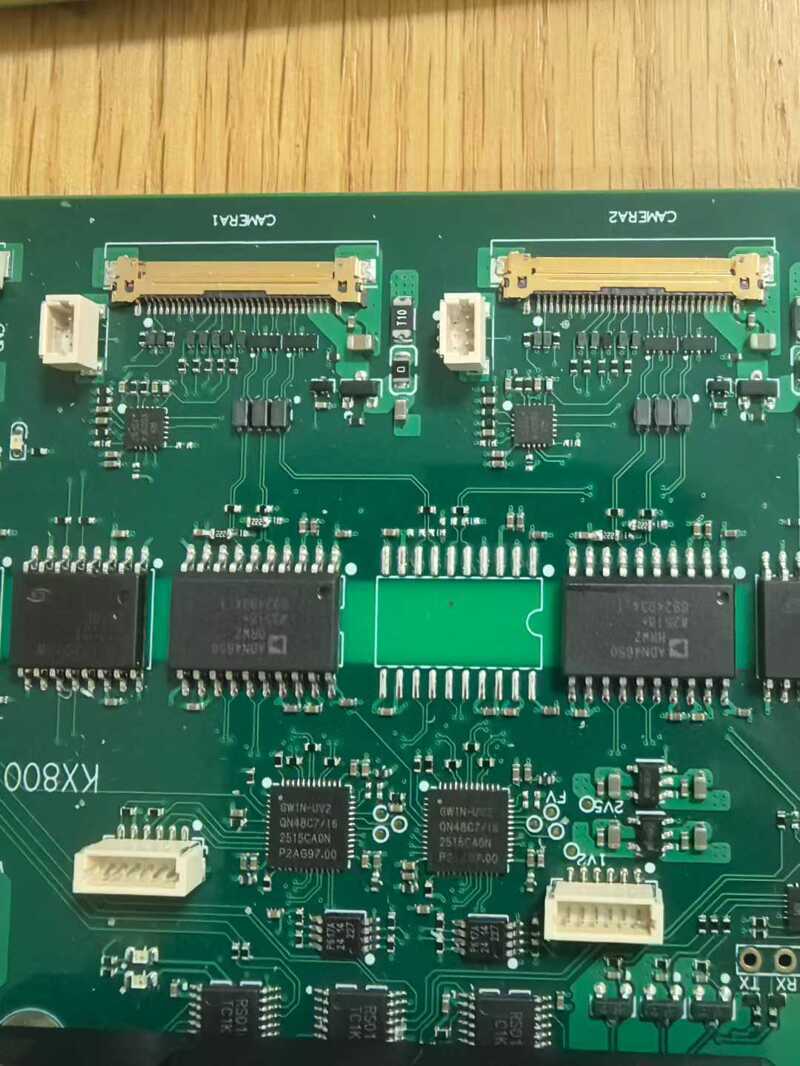

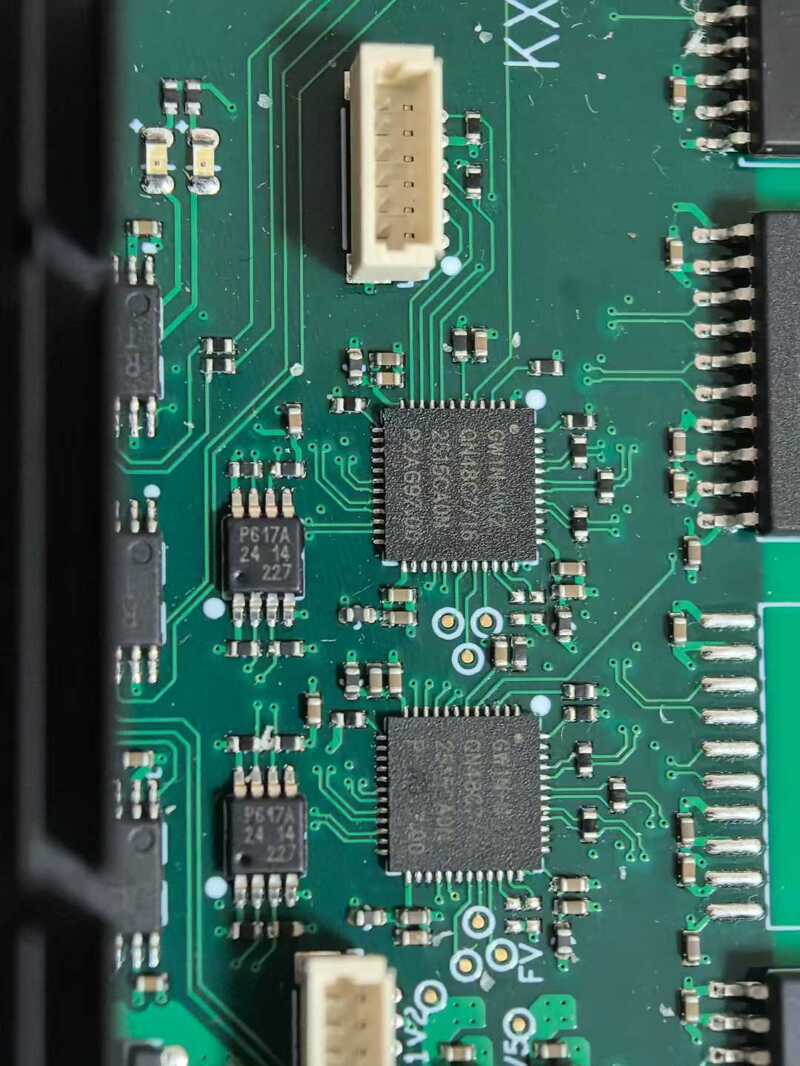

  输入：MIPI CSI-2、LVDS或高频线缆（连接内窥镜摄像头头，通常CMOS传感器如OV6946）。

  输出：HDMI 2.0、SDI、DVI，支持4K/8K@60fps显示；可选网络传输（DICOM/PACS集成）。

其他模块：

  电源管理、光源控制（LED/氙灯驱动）、存储（录像用SSD）、触摸屏控制。

  外壳设计：紧凑、抗菌、防水（IPX7/8级别），通常集成到医用推车。

示例参考方案：

基于FPGA的双目3D内窥镜：两路传感器 + FPGA并行处理，实现立体成像。

国内开立医疗iEndo平台：CPU + GPU + FPGA异构，显著提升清晰度和实时性。
