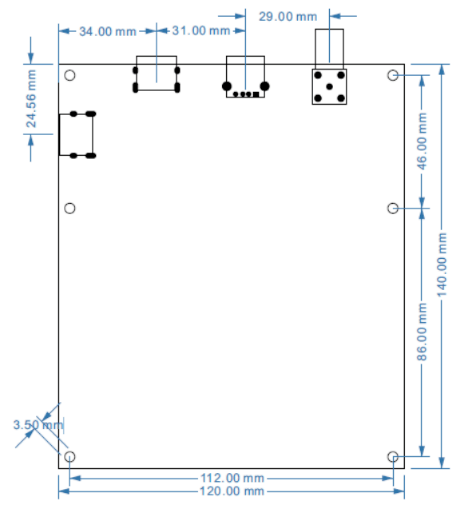

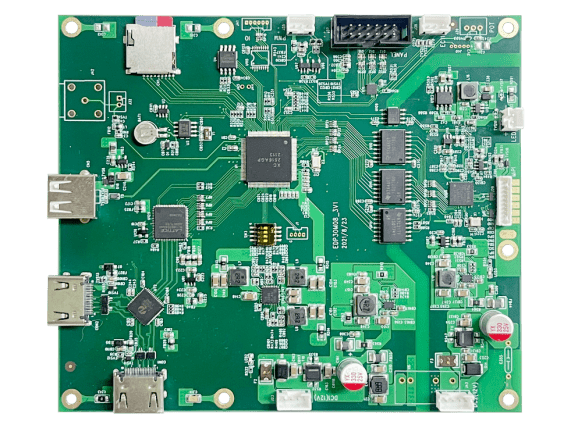

1. 外表面应平整、光洁、不得有腐蚀斑、污物、划痕、开裂、锋棱、毛刺等缺陷。

2. 标示文字图形应清晰、端正、确切，各开关、功能键和接插件操作应方便、灵活、有效、可靠。


HDMI 输出

XGA、720P

拍照

支持

录像

支持

本机回放

支持

图像调节

亮度，红色，蓝色，降噪等

RTC 时钟

支持

遮光边框

支持

图像缩放

支持

灯光调节

支持，可选PWM调光和恒流调光

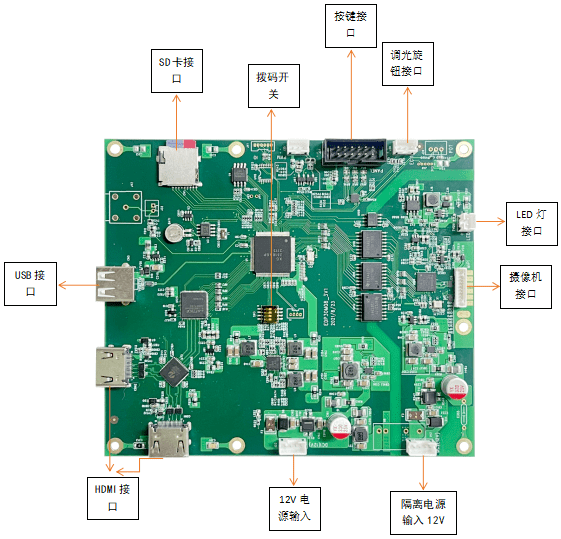

HDMI 接口

2路输出

USB2.0 接口

1路

TF Card 接口

支持32G

电源

DC 12V

功率

<12W

AWB

白平衡

FREEZE

图像冻结

LEFT

亮度增益-/向左

RIGHT

亮度增益+/向右

MENU

菜单

UP/ZOOM+

向上/输放

DOWN/ZOOM -

向下/输放

SNAPSHOT/RECORD

短按拍照/长按录像

PLAYBACK/REYURN

返回

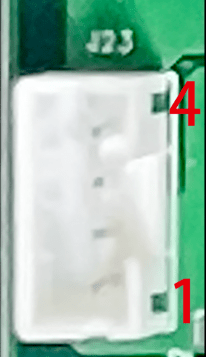

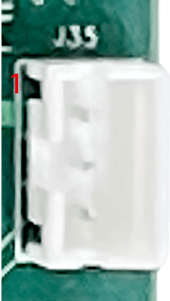

1

 GND

0V

地

2

GND

0V

地

3

VIN

12V

电源输入

4

VIN

12V

电源输入

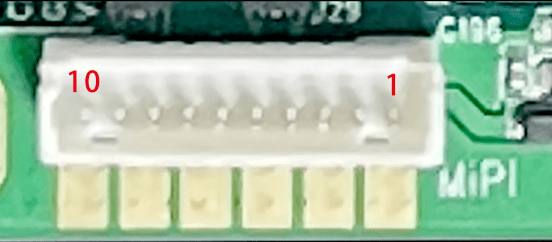

1

VDD

4.2V

电源

2

GND

0V

地

3

CKP

差分时钟+

4

CKN

差分时钟-

5

DP

差分数据+

6

DN

差分数据-

7

SDA

12C数据

8

SCL

12C时钟

9

NC

备用

10

NC

备用

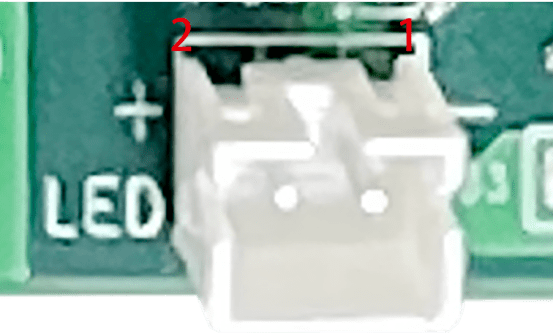

1

 LED-

接冷光源LED正极

2

LED+

接冷光源LED负极

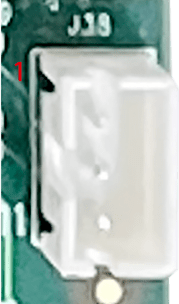

1

GND

0V

地

2

DIM1

EC11 旋转编码 CW

3

DIM2

EC11 旋转编码 CCW

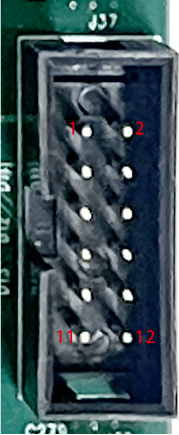

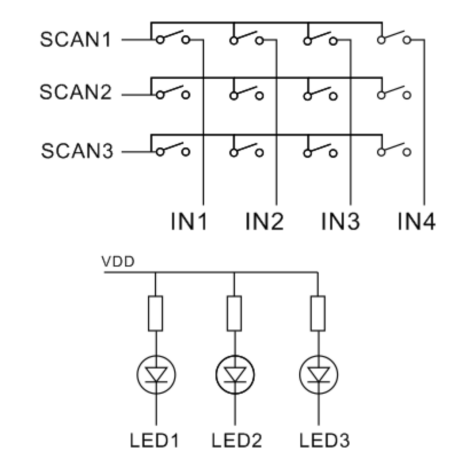

1

 VDD

3.3V

电源

2

KEY_SCAN1

按键扫描1

3

GND

0V

地

4

KEY_SCAN2

按键扫描2

5

KEY_IN1

按键输入1

6

KEY_SCAN3

按键扫描3

7

KEY_IN2

按键输入2

8

 LED1

指示灯1

9

KEY_IN3

按键输入3

10

LED2

指示灯2

11

KEY_IN4

按键输入4

12

LED3

指示灯3

1

 GND

0V

地

2

PWM1

5V电平

PWM输出1

3

PWM2

5V电平

PWM输出2
