EDP30M05相机转接板
编辑 :

智韬科技

时间 : 2022-08-12 17:34 浏览量 : 150


1.产品概述

1.1 适用范围

EDP30M05 转接板适用于为 EDP30M08 提供 OV6946 传感器的数据转换接入。

1.2 产品概述

EDP30M05 转换板负责解码 OV6946 相机的图像数据，并为串行数据传输提供并串转换。

2.外观尺寸

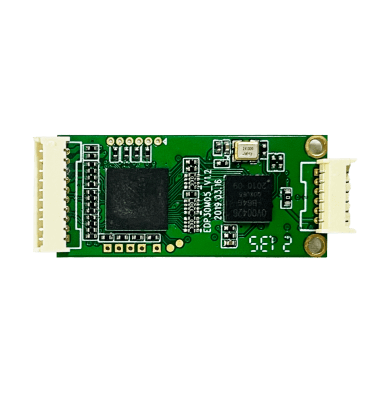

2.1 主板正面图


 2.2 安装尺寸


2.3 外观要求

性能描述

接受标准

验证方法

表面

1.外表面应平整、光洁，不得有腐蚀斑、污物、划痕、开裂、锋棱、毛刺等缺陷。



2.标示文字图形应清晰、端正、确切，各开关、功能键和接插件操作应方便、灵活、有效、可靠。



目测

3.产品性能

3.1产品规格

电源

DC4-5V

功率

<1W

板子尺寸

36mm*16mm

工作环境温度

0℃～40℃

工作环境湿度

≤80%

4设备连接

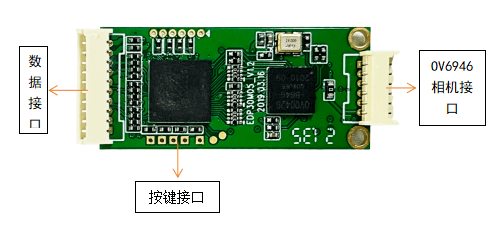

4.1 接口标识


4.2 连接示意


4.3 接口定义

·数据接口：


序号

定义

属性

描述

1

VDD

4-5V

电源输入

2

GND

0V

地

3

CKP


差分时钟 +

4

CKN


差分时钟 -

5

DP0


差分数据 +

6

DN0


差分数据 -

7

NC


空

8

NC


空

·相机接口


序号

定义

属性

描述

1

NC


空

2

NC


空

3

ACLK


相机时钟输入

4

AGND

0V

相机地

5

AVDD

3.3V

相机电源

6

VOUT


相机模拟输入

·按键接口


序号

定义

属性

描述

1

KEY1


按键输入1

2

KEY2


按键输入2

3

KEY3


按键输入3

4

KEY4


按键输入4

5

GND

0V

地

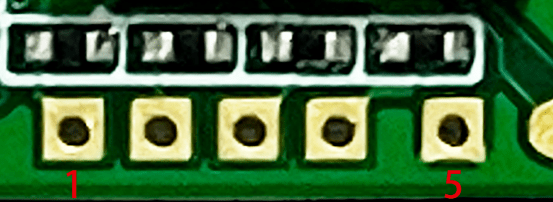

按键连接示意
