HDU30M12摄像主板
编辑 :

智韬科技

时间 : 2022-08-12 17:14 浏览量 : 141


1.产品概述

1.1 适用范围

HDU30M12摄像主板是一款应用于医疗检测的图像处理板，适用于OV2740、OV9734、OH02A10、OH01A10、OCHSA10等内窥镜设备。

1.2 产品概述

HDU30M12搭载高性能嵌入式图像处理器，能接入大部分内窥式相机，其内置高质量的 ISP 图像处理模块，能真实还原图像细节。

2.外观尺寸

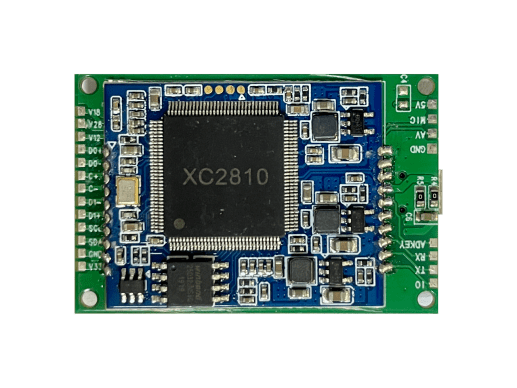

2.1 主板正面图


2.2 安装尺寸


2.3 外观要求

性能描述

接受标准

验证方法

表面

1.外表面应平整、光洁，不得有腐蚀斑、污物、划痕、开裂、锋棱、毛刺等缺陷。



2.标示文字图形应清晰、端正、确切，各开关、功能键和接插件操作应方便、灵活、有效、可靠。



目测


3.产品性能

3.1产品规格


支持相机分辨率

1280x720/1920x1080/800x800

RTC 时钟

支持

USB接口

2路

电源

DC 5V

功率

<2W

板子尺寸

42.6mm*28mm

工作环境温度

0℃～40℃

工作环境湿度

≤80%

4.设备连接

4.1 接口标识

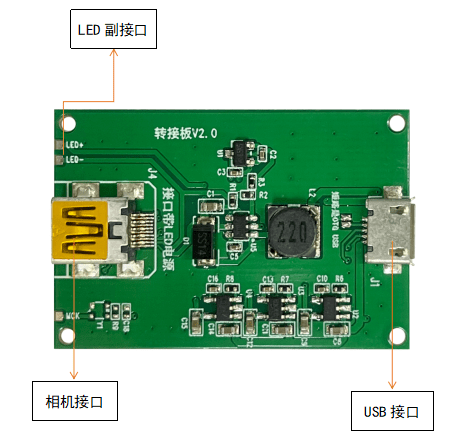

4.2 连接示意


4.3 接口定义

·LED接口



序号

定义

描述

1

 LED +

接LED正极

2

LED -

接LED负极

·相机接口



序号

定义

属性

描述

1

 V18

1.8V

电源

2

V28

2.8V

电源

3

V12

1.2V

电源

4

D0+

帧率30

差分数据+

5

D0-

帧率30

差分数据-

6

C+


差分时钟+

7

C-


差分时钟-

8

D1+

帧率60

差分数据+

9

D1-

帧率60

差分数据-

10

SCL


12C时钟

序号

定义

属性

描述

11

SDA


12C数据

12

GND

0V

地

13

V33

3.3V

电源

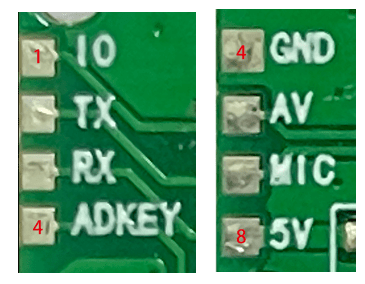

·数据接口


序号

定义

描述

1

 IO

IO接口

2

TX

数据传输

3

RX

数据传输

4

ADKEY

按键接口

5

GND

地

6

AV

视频接口

7

MIC

音频接口

8

5V

电源

5.测试说明

5.1 软件升级

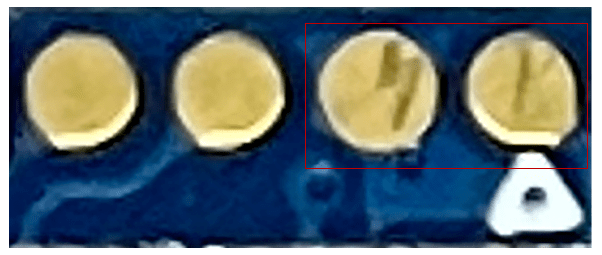

·如果需要升级程序，烧写时需先用镊子短接这两个接口后上电。
