HDU30M06摄像主板
编辑 :

智韬科技

时间 : 2022-08-12 16:43 浏览量 : 138


1.产品概述

1.1 适用范围

HDU30M06摄像主板是一款应用于医疗检测的图像处理板，适用于OV6946、OV6948等内窥镜设备。

1.2 产品概述

   HDU30M06搭载高性能嵌入式图像处理器，能接入大部分内窥式相机，其内置高质量的 ISP 图像处理模块，能真实还原图像细节。

2.外观尺寸

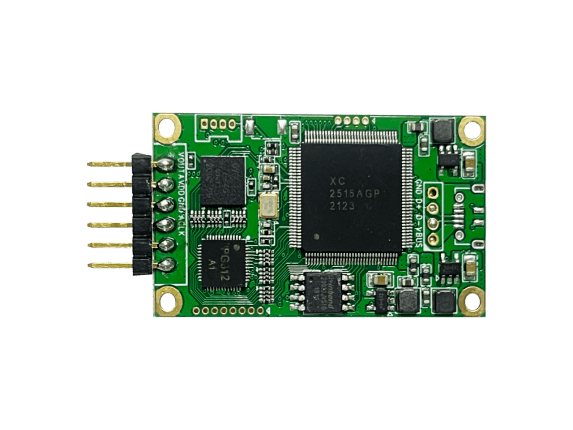

2.1 主板正面图


2.2 安装尺寸


2.3 外观要求

性能描述

接受标准

验证方法

表面

1.外表面应平整、光洁，不得有腐蚀斑、污物、划痕、开裂、锋棱、毛刺等缺陷。



2.标示文字图形应清晰、端正、确切，各开关、功能键和接插件操作应方便、灵活、有效、可靠。



目测

3.产品性能

3.1产品规格

支持相机分辨率

400x400/200x200/640x480

USB 输出

支持

AV输出

支持

RTC 时钟

支持

USB接口

1路

白平衡

支持

电源

DC 5V

功率

<2W

板子尺寸

46mm*26mm

工作环境温度

0℃～40℃

工作环境湿度

≤80%

4.设备连接

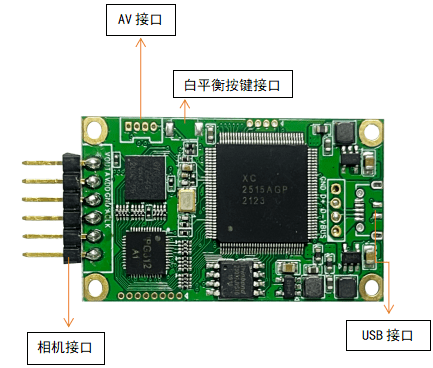

4.1 接口标识


4.2 连接示意


4.3 接口定义

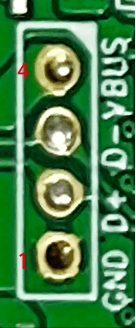

·USB接口



序号

定义

属性

描述

1

GND

0V

地

2

V +


差分数据 +

3

V -


差分数据 -

4

VBUS

5V

电源输入

相机接口


序号

定义

属性

描述

1

VOUT


信号输出

2

VDD

3.3V

电源

3

GND

0V

地

4

ACLK


时钟信息

5

NC


未定义

6

NC


未定义

·AV接口



序号

定义

描述

1

AV +

接AV 正极

2

AV -

接AV 负极

3

白平衡按键地

按白平衡键

4

白平衡按键

按白平衡键

5.测试说明

5.1 软件升级

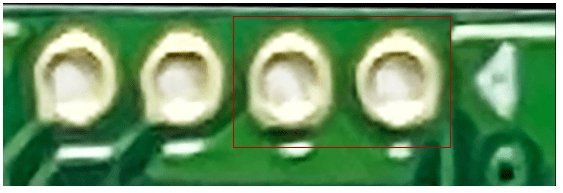

·如果需要升级程序，烧写时需先用镊子短接这两个接口后上电。
