EDP30M09摄像主板
编辑 :

智韬科技

时间 : 2022-08-12 16:40 浏览量 : 144


1.产品概述

1.1 适用范围

EDP30M09 摄像主板是一款应用于医疗检测的图像处理板,适用于OV6946、 OV6948内窥镜设备。



1.2 产品概述

    EDP30M09搭载高性能嵌入式图像处理器,能接入大部分内窥式相机,其内置高质量的 ISP 图像处理模块,能真实还原图像细节,此外主板和手柄之间设置3KV隔离电路,最大程序保证检测安全。


2.外观尺寸

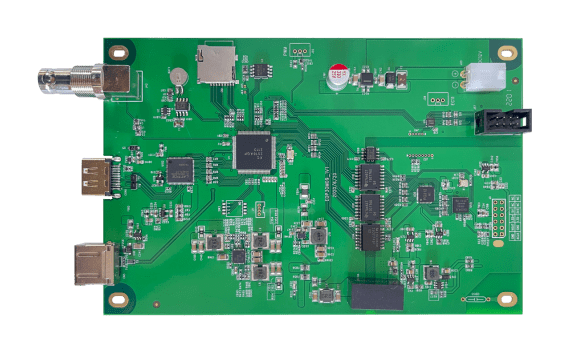

2.1 主板正面图



2.2 安装尺寸



2.3 外观要求

性能描述接受标准验证方法
表面
  1. 外表面应平整、光洁,不得有腐蚀斑、污物、划痕、开裂、锋棱、毛刺等缺陷。

  2. 标示文字图形应清晰、端正、确切,各开关、功能键和接插件操作应方便、灵活、有效、可靠。

目测



3.产品性能

3.1产品规格

支持相机分辨率400x400/200x200
HDMI 输出
XGA、720P
拍照
支持
录像
支持
本机回放
支持
图像调节亮度,红色,蓝色,降噪等
RTC时钟
支持
遮光边框
支持
图像缩放
支持
灯光调节支持,可选PWM调光和恒流调光
HDMI接口
1路输出
USB接口
1路
AV接口
1路
TF Gard接口
支持 32G
电源DC 12V
功率
<12W
板子尺寸16.5*11cm
工作环境温度0℃到40℃
工作环境湿度
≤80%



4.设备连接

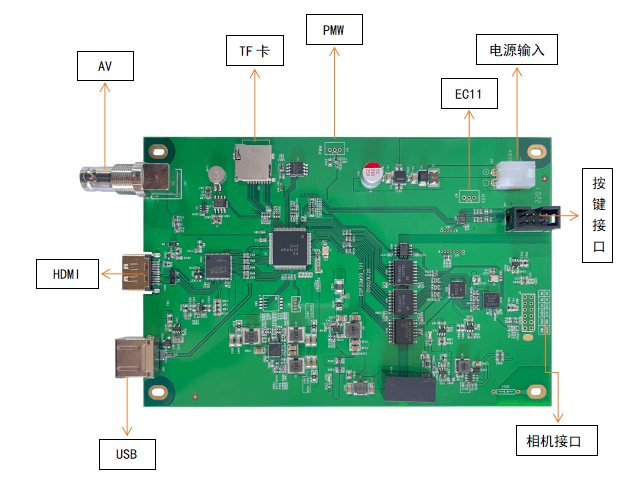

4.1 接口标识


4.2 连接示意


4.3 接口定义

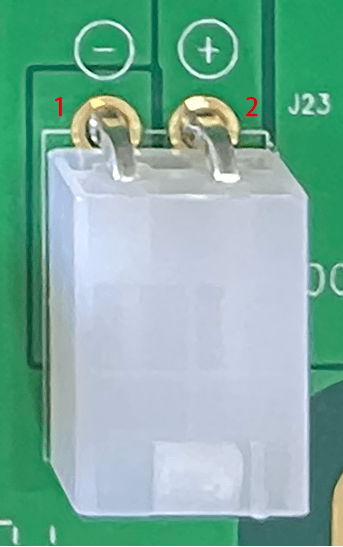

·电源输入接口(位号 J23):


序号定义属性描述
1
GND
0V
2VIN12V电源输入

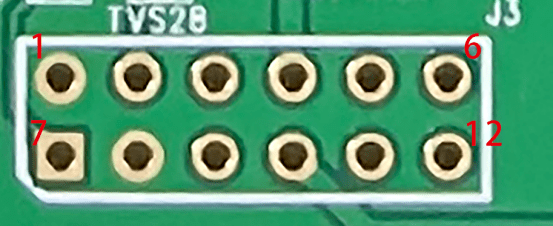

`相机接口(位号 J29)


序号

定义

属性

描述

1

GND

0V

2

VOUT


信号输出

3

LED +


接LED正极

4

VDD

5V

电源

5

NC


备用

6

NC


备用

7

ACLK


时钟信号

8

GND

0V

9

LED -


接LED负极

10

VDD

3.3V

电源

11

NC


备用

12

NC


备用

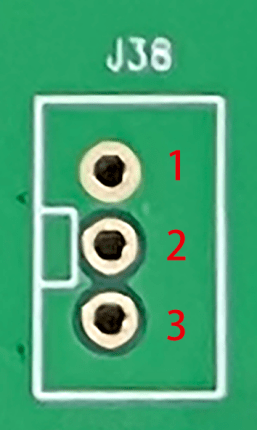

·调光控制旋钮接口(位号 J38)


序号

定义

属性

描述

1

GND

0V

2

DIM1


EC11旋转编码CW

3

DIM2


EC11旋转编码CCW

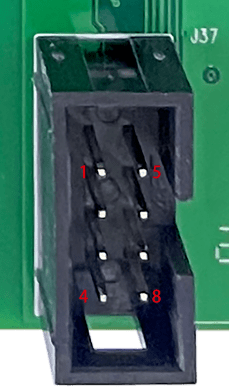

·按键接口(位号 J37)



序号

定义

描述

1

KEY_SCAN1

按键扫描1

2

KEY_SCAN2

按键扫描2

3

KEY_SCAN3

按键扫描3

4

KEY_SCAN4

按键扫描4

5

KEY_IN1

按键输入1

6

KEY_IN2

按键输入2

7

KEY_IN3

按键输入3

8

KEY_IN4

按键输入4

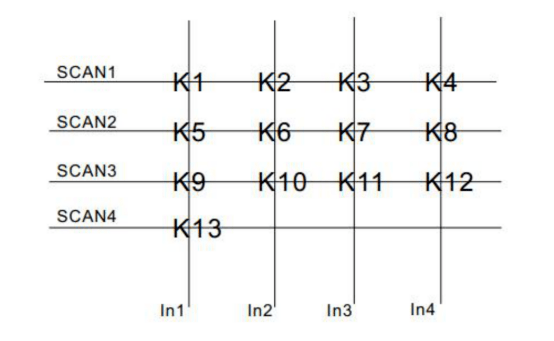

按键连接参考电路:

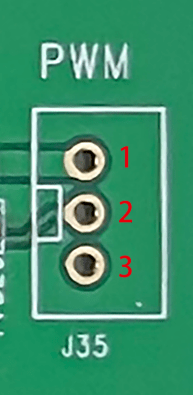

·光源驱动板接口(位号 J35)



序号

定义

属性

描述

1

GND

0V

2

PWM1

5V电平

PWM输出1

3

PWM2

5V电平

PWM输出2(备用)

5.测试整改

5.1 EFT测试修改点

信号Vout线加下拉电阻R571(75/100/120Ω): 阻值越小越容易通过EFT测试。但相应的图像质量会相应的下降,在做性能检测时应避免 使用调整过电阻的主机设备。



5.2 ESD测试

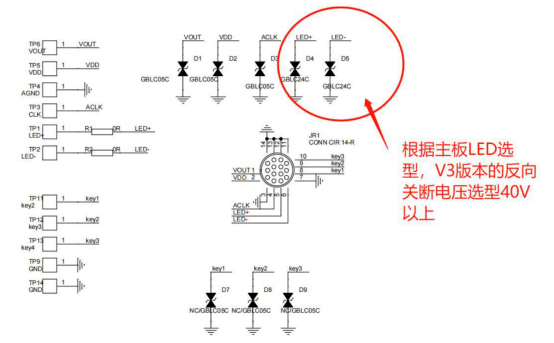

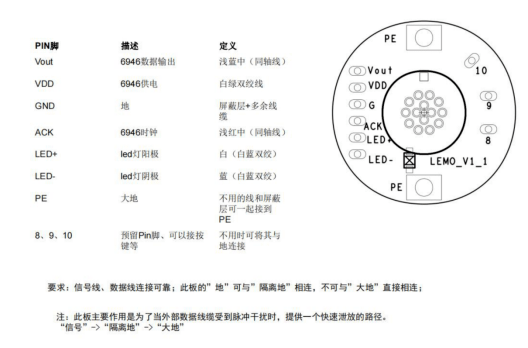

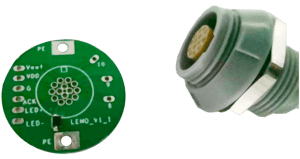

LEMO头处加转接板: 转接板中摄像头信号线Vout、VDD、ACK、LED+、LED-可对地加TVS二 极管、用于静电吸收,在选型上要求: Vout、VDD、ACK反向关断电压大于5V(且对Vout&ACK的要求结电尽容小),LED+&LED-的反向关断电压>40V。

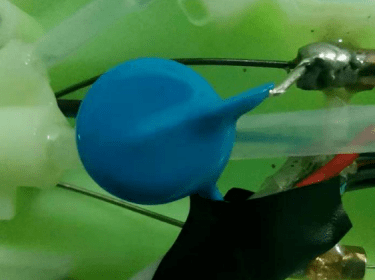

跨接在钢丝和手柄线缆屏蔽层直接的Y电容规格型号影响。

目前测试了几款,3.3nF、2.2nF、4.7nF的Y1、Y2电容不能很好的释放吸收静电,目前使用的是型号:A12B1D102KN0B0S0N0 ,容值为1nF的瓷片电容,同比以上电容效果明显提升。



5.3 隔离接地部分

LEMO转接板地和主板隔离地可单独使用一根黄绿色的线连接,目的:为干扰信号提供低阻 抗回路,避免流经主板敏感信号部分。



5.4 修改LED灯电流

摄像主板:EDP0M09_1V0

LED灯驱动:不需要外接LED灯驱动板,现在坐在板子上的LED驱动可驱动单颗灯&多颗灯。

接LED灯的接口在相机接口的旁边,图中红色接头指示的白色胶壳。

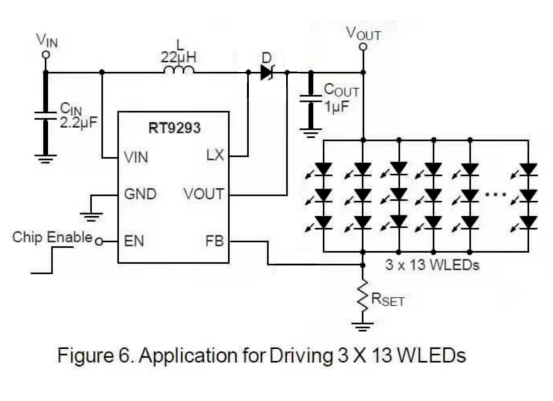

R577用来设定最大的输出电流:I(led) = 300mA/R577。 R577默认为15R, 在最大亮度下, LED的驱动电流默认为20mA。 可以修改R577的阻值来调整输出的最大电流,但注意不应超过LED灯的额定参数,避造成损坏。

若镜子是光纤导光,一般输出电流为300mA,只需将R577的电阻换成1欧姆即可。如果镜子是光纤导光,一般输出为300mA,只需要将R577的电阻换成1欧姆即可。


5.5 LED驱动模块整改

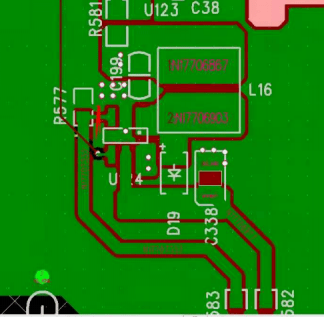

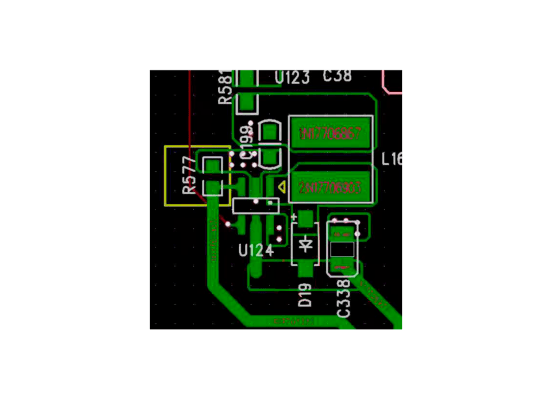

这个二极管在不接灯时存在反向耐压接近极限的问题,建议把这颗料换成DSS26。


二极管似乎影响相对较少,但最好更换下,我们这边会全部更换,10K要接,不影响恒流,问题可能是插拔中造成毛刺击坏了内部的比较器

FB吸收电流很小,按整改方便,10K电阻可以是0402 或0603 封装。
